Luận văn Yagi mạch in bán phần

[watermandanang]

Hệ thống quảng cáo SangNhuong.com

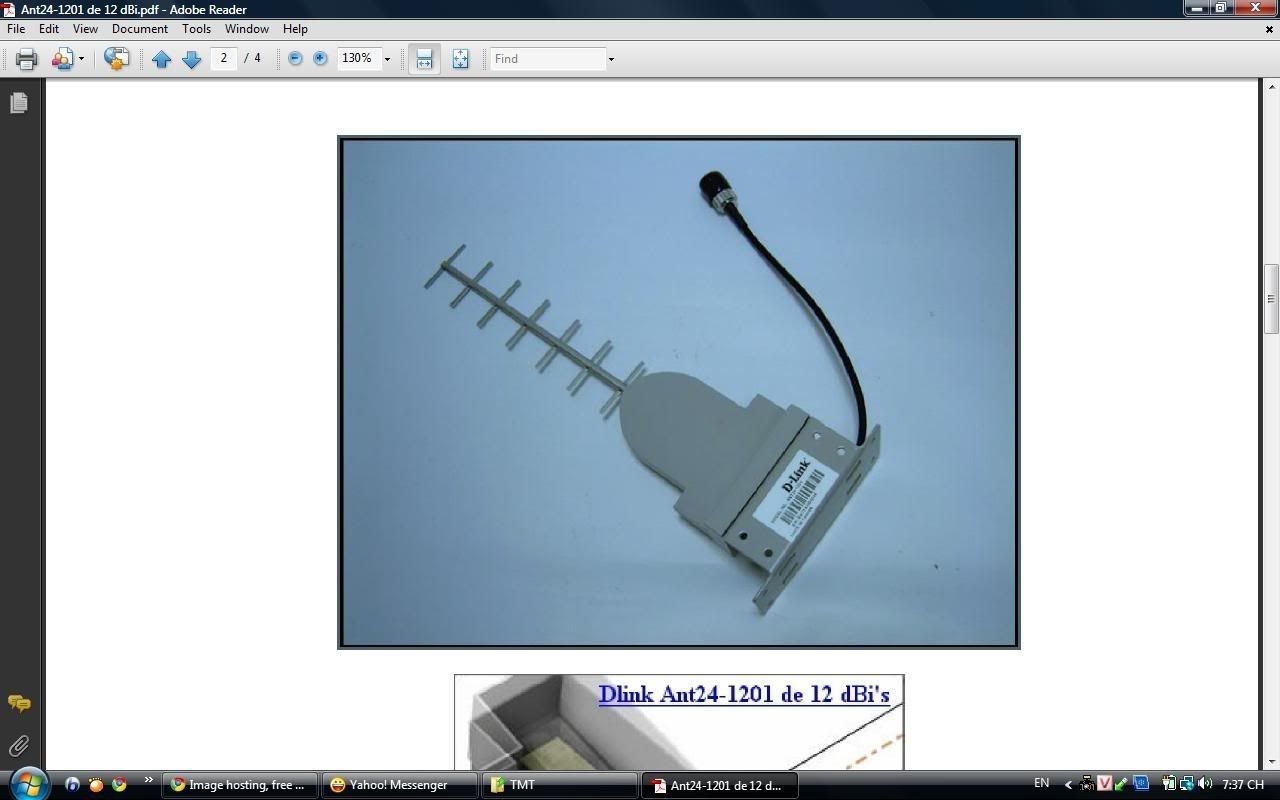

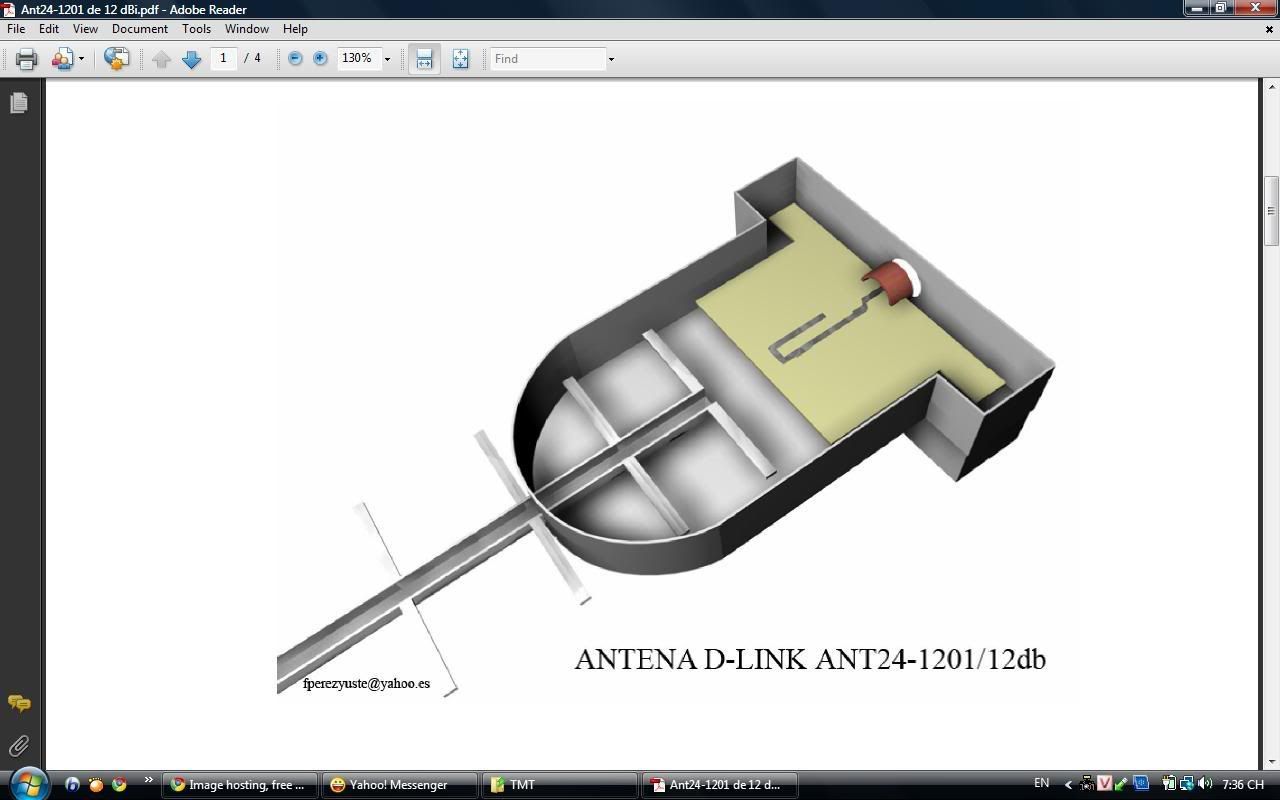

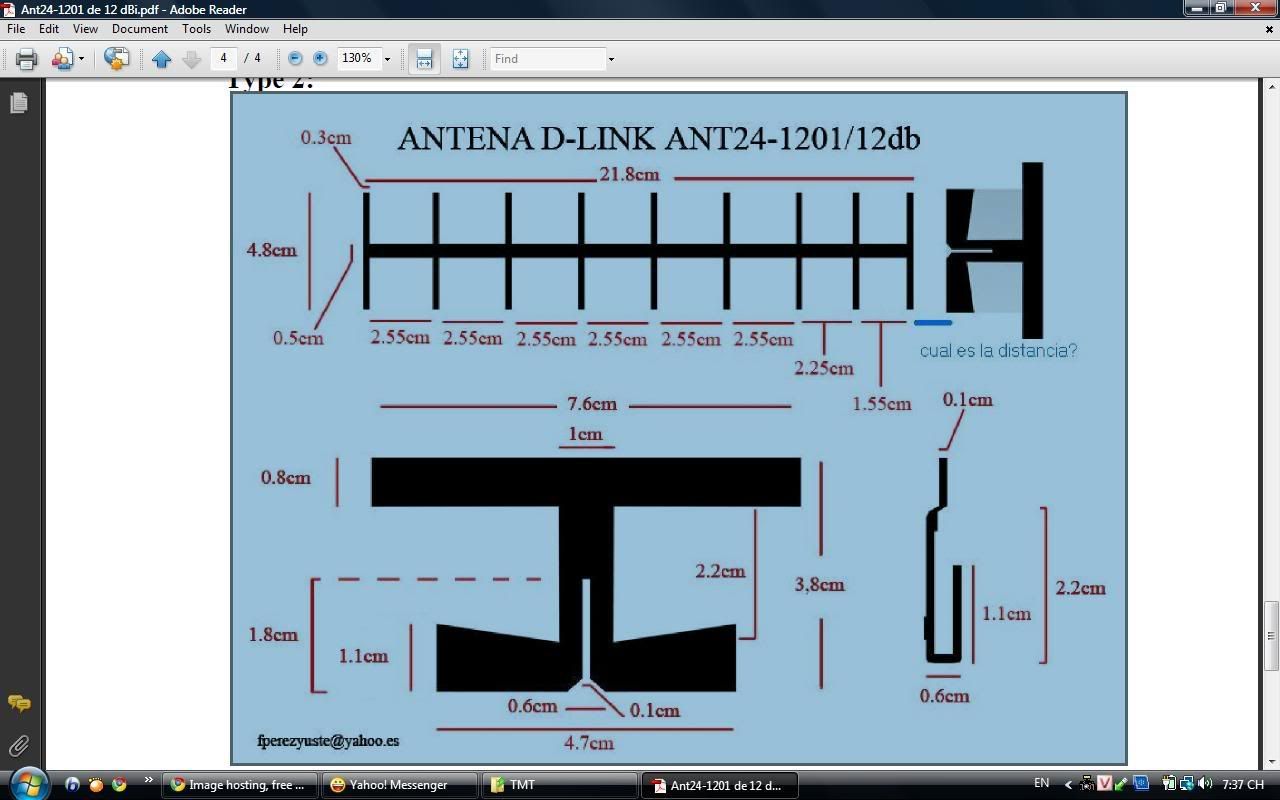

Mình có luận văn thiết kế mạch in dành cho phần phủ sóng trong an ten Yagi, như hình gửi...Các bạn nào biết giúp mình thiết kế - công thức tính toán và vẽ mạch in như thế nào nha...Thanks các bạn và các anh chị...

[cpthienhoa]

Hệ thống quảng cáo SangNhuong.com

Ah ha, chủ đề mình nghiên cứu có khó quá không mà các anh chị và các bạn không có ý kiến phát triển vậy ta...Hiện tại mình đang mô phỏng HFSS V11.1 của Hãng Ansoft và thấy tốt hơn rồi, có thể mô phỏng gần thành công, chỉ có một vài điểm chưa kết nối port waveport hay gì đó...cám ơn bạn!!!

[camphat]

bạn dùng phần mềm gì mà có thể mô phỏng được cả vỏ hộp vậy, bạn có thể chia sẻ không???

[thuan-phuong]

Hệ thống quảng cáo SangNhuong.com

Mình dùm HFSS V11.1.1 của hãng Ansoft, bạn có thể chọn vật liệu, hằng số điện môi, vẽ không gian 3D và cho các kết quả như ý muốn "Result of any things you like to demo it"...

[tanphuco]

Mình thực hiện mô phỏng HFSS V11.1.1 hiện tại được Gain là 8 db - 9dB...Bạn nào đã mô phỏng rồi cho mình thấy hình ảnh lên được 9dB -10dB ko ? Được show lên mình nghiên cứu nha, hiện tại mình chỉ thực hiện đến 8dB là cùng. kô lên 12 dB như hình vẽ trên được...help me!!! Cám ơn mod và các bạn sinh viên yêu dấu...

[longdatautovol]

Hệ thống quảng cáo SangNhuong.com

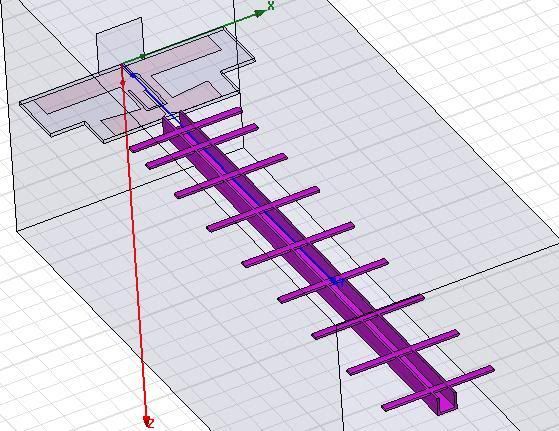

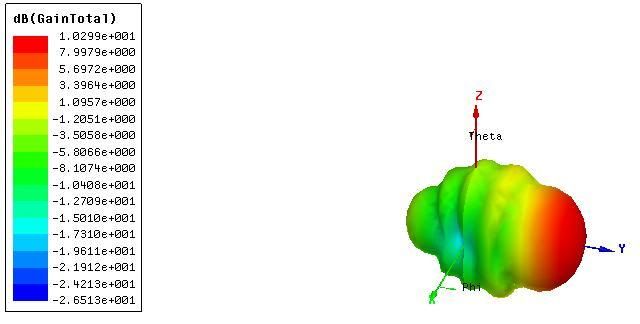

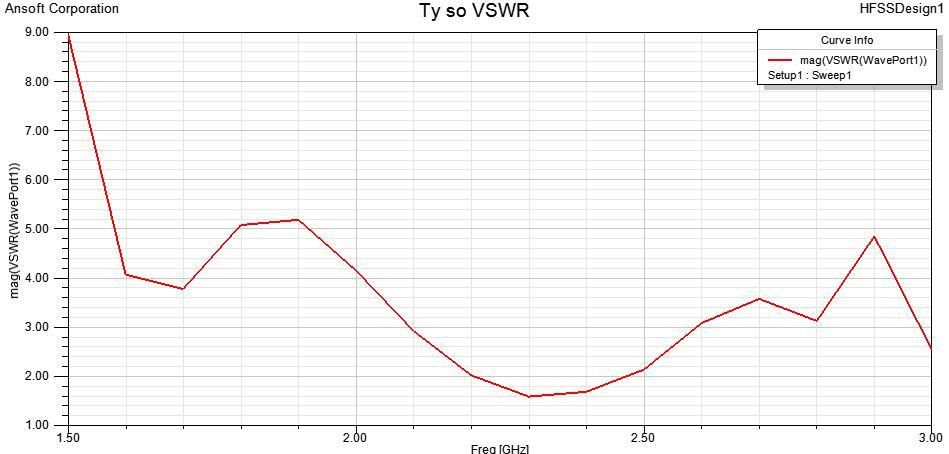

Ok, mình đã hoàn thành xong mô phỏng rồi, các bạn xem và cho mình ý kiến nha...độ lợi là Gain 10 dB, tần số 2.4Ghz, VSWR <2 dB...S11 Ok...

http://i260.photobucket.com/albums/i...en_thietke.jpg

http://i260.photobucket.com/albums/i...N/doloi_10.jpg

http://i260.photobucket.com/albums/ii35/ctxh2008/LUAN%20VAN/radiation.jpg

http://i260.photobucket.com/albums/i...N/VSWR_MAG.jpg

[photodecor]

mình có chút tài liệu, hồi học môn anten . bác cần e send cho

[tv20b68]

Hệ thống quảng cáo SangNhuong.com

Ok, gui mail hmthong@gmail.com dum minh nghen...Thanks
