Mấy anh ơi cho em một một tí nhé. Những file chiến thuật sau có tác dụng như thế nào đối với chức năng Autoroute trong Orcad Layout:

2__smd_h.sf
2__thr_h.sf
4__sm1_h.sf
4__sm2_h.sf
4__thr_h.sf
6__sm1_h.sf
6__sm2_h.sf
6__thr_h.sf
8__sm1_h.sf
8__sm2_h.sf
8__thr_h.sf
386lib.sf
fast__h.sf
plbest.sf
plclust.sf
plfast.sf
plfinish.sf
plstd.sf
std.sf
viared_h.sf

Còn file chiến thuật trong autoplace thì ở đâu nhỉ? Có cao thủ nào biết không chỉ mình với, mình mới làm quen với Orcad thôi nên kiến thức còn hạn chế lắm. Rất mong được chỉ giáo=D> . Xin chân thành cảm ơn.

[tritinh]

Hệ thống quảng cáo SangNhuong.com

bạn mở help có sẵn hết đấy.Nhiều quá mình ko nhớ nó n82m ở trang nào,nhưng đã có đọc rồi

[goldenbee.admin]

có ai biết cach tạo đương đất rộng chiếm hết phần cón chống của mạch in ko trong orcad ko chỉ rum với cảm ơn nhiều?

[cpthienhoa]

Hệ thống quảng cáo SangNhuong.com

đó còn gọi là đổ đồng mạch in, nói nhiều rồi mà.
bạn s trên diễn đàn ý, từ khóa "đổ đồng" .
chúc vui

[yensaokh]

Để có thể phủ đồng kín mạch in bạn làm như sau:
+ Chọn Obtacle Tool.
+ Click chuột phải --> chọn New.
+ Click chuột phải --> chọn Properties.
+ Hiện ra bảng bạn chọn các thông số sau:
_ Copper pour
_ độ rộng: 10 mils
_ khoang cách từ phần phủ đồng đến linh kiện bạn chọn khoảng 50mils.
_ chọn net để chống nhiễu: GND hoặc VCC, thường là GND
--> OK
+ sau đó giữ chuột trái quét toàn bộ diện tích của bản mạch là okie, chúc vui.

[hoangphuc174]

Hệ thống quảng cáo SangNhuong.com

Cảm ơn bạn wonbin, cái bạn chỉ tớ làm đc rồi. Nhưng h tớ muốn bỏ phủ đồng đi thì làm thế nào hở bạn.

[jmcvietnam]

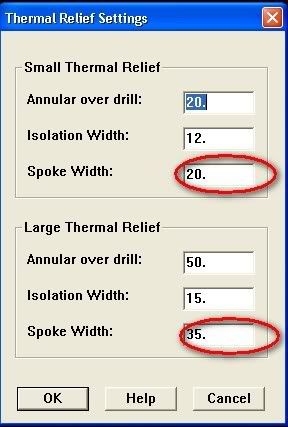

- Để những đường đó lớn lên bạn vào Options->Thermal Relife Settings..sau đó nó hiện ra một cái bảng rồi bản chỉnh các thông số trong chỗ khoanh tròn để được đường mạch như ý muốn
@Arce


- Để bỏ phủ đồng đi bạn làm tương tự các bược như phủ đồng xong đó đặt con trỏ chuột vào phần phủ đồng kéo một đường hết chỗ phủ đồng rồi ấn Del.
